Équipement de câblage de ligne aérienne TY2X70

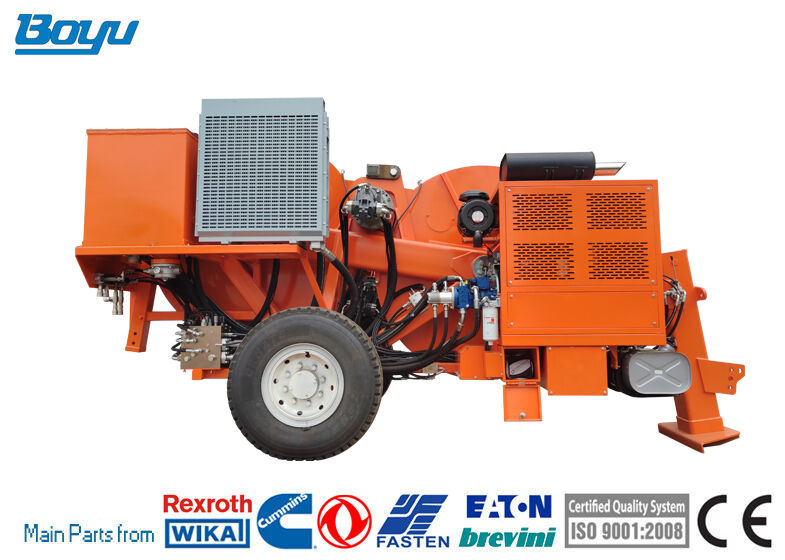

Tendeur hydraulique pour le déroulage de câbles de ligne aérienne TY2X70

TY2xTendeur hydraulique 70

• La machine permet le déroulage sous tension de conducteurs bi-faisceaux de 630mm² et moins dans les zones montagneuses et vallonnées, de conducteurs bi-faisceaux de 720mm² et moins en plaine, et de conducteurs de 720mm² dans divers terrains;
• De plus, elle peut être utilisée pour le déroulage sous tension de câbles optiques OPGW ou ADSS et de câbles de halage de 500kV dans divers terrains

Performances

1. Tension intermittente max : 2x70kN
2. Tension continue max : 2x60kN
3. Vitesse max : 5km/h
4. Vitesse à tension max : 2.5km/h
5. Force de traction arrière max : 2*60kN/1*120kN
6. Traction à vitesse max : 2x30kN/1x60kN
7. Vitesse de traction arrière max : 3km/h

Caractéristiques

1. Diamètre de la roue de guidage : 1700mm
2. Nombre de gorges : 2x6
3. Diamètre max du conducteur : 45mm
4. Dimensions hors tout (longueur*largeur*hauteur) : 4700*2300*2700mm
5. Poids total : 9000kg

Transmission hydraulique

1. La machine peut réaliser une vitesse variable en continu.
2. La machine est équipée d'un système de présélection de tension.

Configuration

1. ​Essieu rigide pour remorquage à une vitesse max de 15km/h avec frein de parking mécanique
2. Système de refroidissement de l'huile hydraulique
3. 2 compteurs numériques et compteurs de distance
4. 2 dynamomètres hydrauliques
5. Instruments de contrôle pour le système hydraulique et le moteur diesel
6. Point de connexion de mise à la terre
7. Groupe hydraulique pour contrôler jusqu'à 2 tourets séparés avec moteur hydraulique
8. 2 freins hydrauliques négatifs à action automatique

Dispositifs supplémentaires

1. Système d'éclairage pour la remorque
2. Galet de guidage pivotant
3. 2 pinces hydrauliques pour câble/conducteur (supplément)
4. Système de freinage pneumatique pour la remorque
5. Remorque pour remorquage à une vitesse max de 15 km/h
6. Compteur de vitesse et de distance numérique
