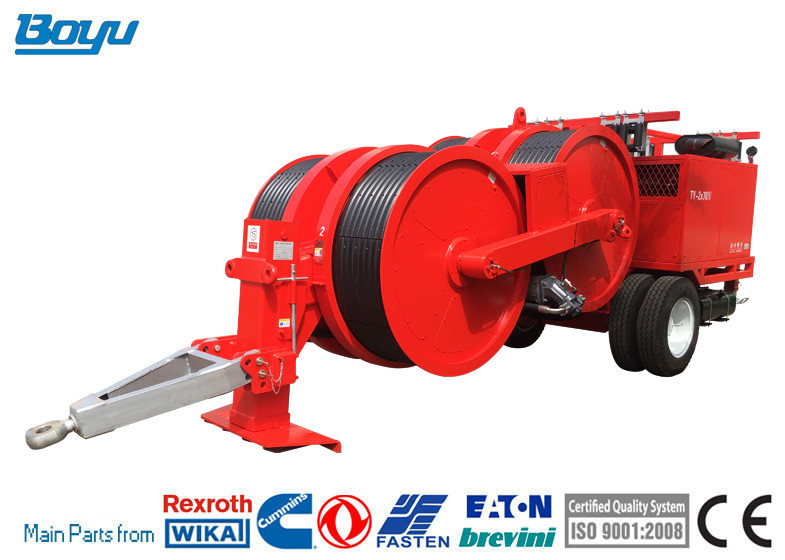

Ligne aérienne de Transmissio ficelant le tendeur hydraulique de l'équipement 2x70KN

État de tension

Tension intermittente maximum

2×70kN

Tension continue maximum

2×65kN

Vitesse à la tension maximum

2.5km/h

Vitesse maximum

5km/h

Tension à la vitesse maximum

2X35kN

État de traction

Inverse maximum tirant la force

2×60kN

2.5km/h

Inverse maximum tirant la vitesse

5km/h

Traction à la vitesse maximum

2×30kN

Caractéristiques

• Il adopte le moteur hydraulique d'Allemagne Rexroth et compose transmission hydraulique de double-circuit. Il a la technologie de pointe, l'efficacité élevée de transmission et la qualité crédible et pourrait sauver la puissance.

• Le type frein humide de plat de frottement est adopté et intégré en réducteur planétaire, il peut être exempt de l'entretien régulier. Avec le frein de ressort, libération hydraulique, opération simple, temps de réaction court, il peut réaliser le freinage gapless, il est sûr et fiable. En mode d'arrêt, toutes sortes de filtres hydrauliques ont des clapets de dérivation pour protéger le système contre des dommages.

• Il pourrait livrer ou des fils du compteur-bout droit deux en même temps, la tension et la traction de chaque fil pourraient être ajustés séparément et vus du manomètre directement. Autrement, un fil pourrait s'arrêter ou livrer sous la tension tandis qu'un autre fil compteur-s'étire et se rassemble.

• Il adopte le réducteur planétaire d'Allemagne Rexroth, a la configuration compacte et la qualité crédible.

Paramètres de structure

diamètre de Taureau-roue

1500mm

Nombres de cannelure

2×8

Diamètre maximum de conducteur

40mm

Poids de la machine entière

10500kg

Dimension hors-tout (longueur, largeur, taille)

5300X2300X2600

Système électrique

Tension de système

24V

Batterie d'accumulateurs

6-QA-110

Commencer de moteur diesel

commencer 24V électrique

Moteur

Modèle

Cummins 4BT3.9-C105

Vitesse nominale

2800r/min

Puissance nominale (1 heure)

77KW

Avec transmission de double-boucle fermée et le décélérateur hydrauliques de planète, la roue de tension est conduite par la vitesse primaire. la poule a inversé, l'importance de force inverse de traction est menée par pression de sortie de la pompe.

Pompe principale

Type

Pompe à plongeur variable bidirectionnelle de contrôle hydraulique (Rexroth allemand)

Modèle

A4VG90HD3

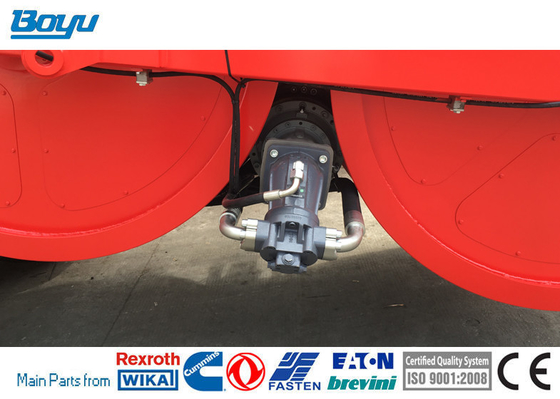

Moteur hydraulique

Type

Moteur quantitatif bi-directionnel de piston de plongeur (Rexroth allemand)

Modèle

A2FM90

Ralentisseur

Type

décélérateur d'engrenage planétaire

Modèle

307 L2

Rapport de réduction

17,4

Pression d'ouverture de frein

2.5MPA
