| Type: | Tendeur hydraulique de câble pour la ligne de transmission | ralentisseur: | décélérateur d'engrenage planétaire |
|---|---|---|---|
| Commencer de moteur diesel: | commencer 24V électrique | Vitesse correspondante: | 2.5km/h |
| Tension correspondante: | 40KN | Tension continue maximum: | 80KN |
| Surligner: | tendeur hydraulique du câble 24V,Tendeur hydraulique du câble 40KN,Tendeur hydraulique démarrant électrique pour la transmission |
||

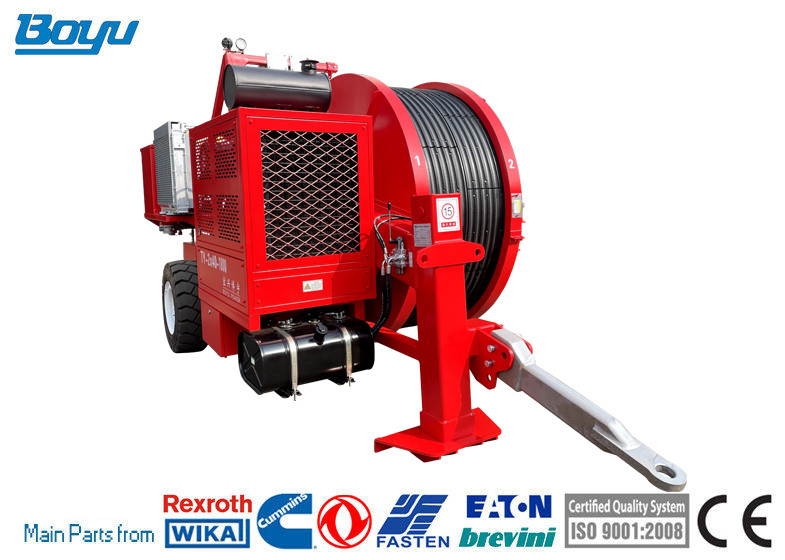

Tendeur hydraulique de câble pour la ligne de transmission commencer électrique de 24V
Représentation technique principale
|
État de tension
|
||
| Livrez les deux fils d'acier de fil (ou) en même temps | Tension discontinue maximum | 2×50KN |
| Tension continue maximum | 2×40KN | |
| Vitesse correspondante | 2.5Km/h | |
| Vitesse continue maximum de déboursement | 5Km/h | |
| Tension correspondante | 2X20KN | |
| Livrez un fil d'acier de fil (ou) dans des deux roues juxtaposées | Tension continue maximum | 80KN |
| Vitesse correspondante | 2.5Km/h | |
| Vitesse continue maximum de déboursement | 5Km/h | |
| Tension correspondante | 40KN | |
|
État de traction
|
||
|
Livrez un fil d'acier de fil ou pas dans des deux roues juxtaposées (la traction simple de roue)
|
Force maximum de traction | 40KN |
| Vitesse correspondante | 1.5Km/h | |
| Vitesse continue maximum de déboursement | 5Km/h | |
| Tension correspondante | 20KN | |
| Livrez un fil d'acier de fil ou dans des deux roues juxtaposées | Tension maximum | 80KN |
| Vitesse correspondante | 1.5Km/h | |
| Vitesse continue maximum de déboursement | 5Km/h | |
| Tension correspondante | 40KN | |
|
Moteur
|
|
| Modèle | Cummins 4BT3.9 |
| Vitesse nominale | 2800r/min |
| Puissance nominale (1 heure) | 77KW |
|
Paramètres de structure
|
|
| Diamètre de roue de force de tension | 1800mm |
| nombres de Concave-cannelure | 5 |
| Diamètre applicable maximum de fil | 40mm |
| Poids mort de la machine entière | 7800kg |
| Dimension hors-tout (longueur, largeur, taille) | 4900X2310X2900 |
| Lancement de la méthode | lancement de double point |
|
Système de transmission
|
|
|
Avec transmission de double-boucle fermée et le décélérateur hydrauliques de planète, la roue de tension est conduite par la vitesse primaire.
Avec l'inversion, l'importance de force inverse de traction est menée par pression de sortie de la pompe.
En état de tension, la rotation hydraulique de moteur est conduite par la roue de tension ; l'importance de tension est commandée en réglant la pression de sortie de moteur.
|
|
|
Pompe principale
|
|
|
Type
|
Pompe à plongeur variable bidirectionnelle de contrôle hydraulique (Allemagne Rexroth)
|
|
Modèle
|
A4VG71HD
|
|
Moteur hydraulique
|
|
|
Type
|
Moteur quantitatif bi-directionnel de piston de plongeur (Allemagne Rexroth)
|
|
Modèle
|
A2FE63/61W
|
|
Ralentisseur
|
|
|
Type
|
décélérateur d'engrenage planétaire
|
|
Modèle
|
306L2 18,1
|
|
Rapport de réduction
|
18,1
|
|
Pression d'ouverture de frein
|
1.8MPA
|
|
Représentation technique principale
|
|
|
État de tension
|
|
|
Livrez les deux fils d'acier de fil (ou) en même temps
|
|
| Tension discontinue maximum | 2×50KN |
| Tension continue maximum | 2×40KN |
| Vitesse correspondante | 2.5Km/h |
| Vitesse continue maximum de déboursement | 5Km/h |
| Tension correspondante | 2X20KN |
|
Livrez un fil d'acier de fil (ou) dans des deux roues juxtaposées
|
|
| Tension continue maximum | 80KN |
| Vitesse correspondante | 2.5Km/h |
| Vitesse continue maximum de déboursement | 5Km/h |
| Tension correspondante | 40KN |
|
État de traction
|
|
| Force maximum de traction | 40KN |
| Vitesse correspondante | 1.5Km/h |
| Vitesse continue maximum de déboursement | 5Km/h |
| Tension correspondante | 20KN |
|
Livrez un fil d'acier de fil ou dans des deux roues juxtaposées
|
|
| Tension maximum | 80KN |
| Vitesse correspondante | 1.5Km/h |
| Vitesse continue maximum de déboursement | 5Km/h |
| Tension correspondante | 40KN |
|
Paramètres de structure
|
|
| Diamètre de roue de force de tension | 1800mm |
| nombres de Concave-cannelure | 5 |
| Diamètre applicable maximum de fil | 40mm |
| Poids mort de la machine entière | 7800kg |
| Dimension hors-tout (longueur, largeur, taille) | 4900X2310X2900 |
| Lancement de la méthode | lancement de double point |
|
Moteur
|
|
| Modèle | Cummins 4BT3.9 |
| Vitesse nominale | 2800r/min |
| Puissance nominale (1 heure) | 77KW |
