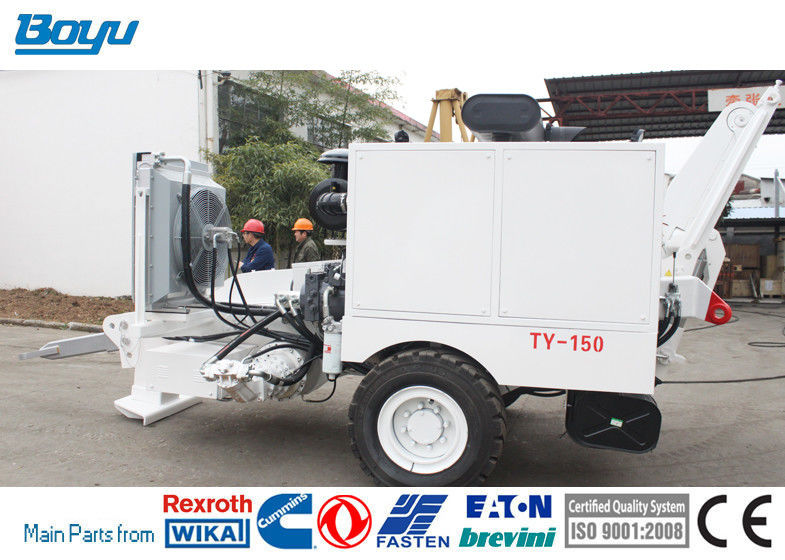

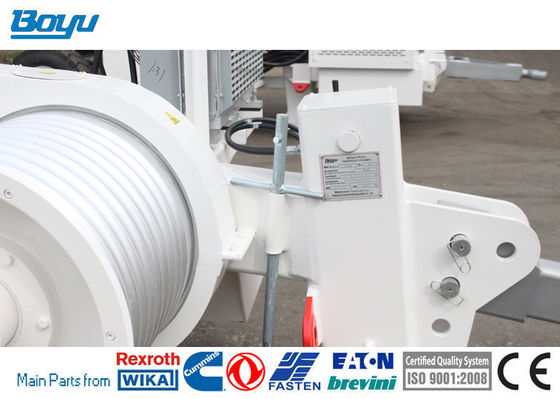

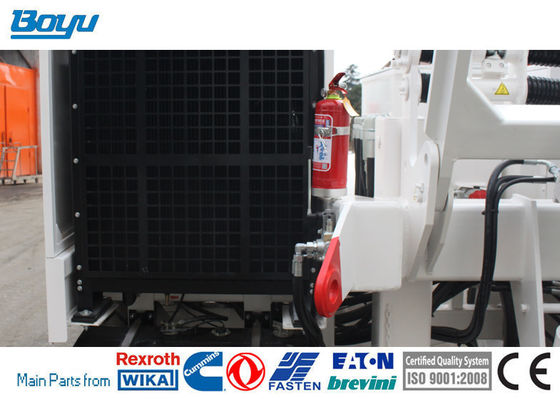

Ligne électrique ficelant la pompe principale allemande de Rexroth d'extracteur hydraulique de câble d'équipement
Cet extracteur hydraulique a les caractéristiques suivantes :
1. L'extracteur hydraulique est un extracteur hydraulique de transmission, qui adopte la pompe à débit variable de Rexroth de swashplate hydraulique allemand de contrôle et Rexroth allemand a incliné le moteur hydraulique d'axe pour former un système de transmission hydraulique à circuit fermé. Technologie de pointe, économie de puissance, efficacité élevée de transmission, qualité fiable, et fonction de protection de surcharge d'individu pour empêcher les dommages de l'impact hydraulique et de l'accélération de la hausse de la température d'huile.
2. Le réducteur planétaire allemand de Rexroth a la structure compacte et la qualité fiable.
3. Le servo hydraulique avancé international est utilisé pour commander la traction ou renversant, afin de réaliser l'ajustement stepless et sans heurt de tirer la vitesse, et l'opération soit légère, flexible et fiable.
4. Le frein humide de plat de frottement est intégré dans le réducteur planétaire pour éviter l'entretien régulier. Le ressort freinant, libération hydraulique, opération simple, vitesse rapide de réaction, peut réaliser le freinage gapless, sûr et fiable. Dans l'état d'arrêt, il peut empêcher l'accident courant provoqué par se desserrer de la corde de queue. En cas d'arrêt ou d'accident de moteur soudain, il a la fonction de la protection de freinage d'individu.
5. La poignée adopte placer la conception, qui est commode pour l'ajustement et le contrôle opportuns et précis, facile d'utiliser et réduire la force de fatigue des opérateurs.
6. Le radiateur d'aileron de plat d'alliage d'aluminium est adopté, et la fan conduite par le moteur hydraulique est employée pour le refroidissement obligatoire, qui a le bon effet de dissipation thermique, la stabilité et le long temps de travail. Le volume de l'air de fan peut être opportun ajusté et commodément selon l'environnement spécifique et la température fonctionnante.
7. Le filtre hydraulique a un clapet de dérivation pour protéger le système contre des dommages.
| Paramètre d'optimisation du traitement |
| Force de traction intermittente maximum |
kN 150 |
| Force de traction continue maximum |
kN 120 |
| Correspondance tirant la force |
kN 60 |
| Vitesse tractive continue maximum |
5 km/h |
| Vitesse correspondante |
2,5 km/h |
| Nombre de cannelure |
9 |
| Poids |
6600 kilogrammes |
| Traction du diamètre de roue |
600 millimètres |
| Diamètre maximum de corde de traction applicable |
26 millimètres |
| Levage du mode |
Unique |
| Dimension hors-tout (length*width*height) |
4800*2350*2470 millimètre |
| Moteur |
| Type |
Cummins 6CTA8.3-C260 |
| Modèle |
Type droit six-cylindre pressurisant le moteur diesel à quatre temps |
| Diamètre de cylindre * strok |
114*135 millimètre |
| Vitesse nominale |
2200 r/min |
| Puissance évaluée (une puissance d'heure) |
194 kilowatts |
| Sortie d'air total |
8,3 L |
| Taux de consommation de carburant (essai au banc) |
238 g/kw.h |
| Couple maximum |
1135 nanomètre |
| Méthode de refroidissement |
refroidissement à air forcé |
| Vitesse rotatoire quand couple maximum |
1500 r/min |
| Circuit hydraulique oilway auxiliaire |
| Le type ouvert vitesse volumétrique de commande de puissance régissant le circuit hydraulique est huile fournie par la levée de queue de parenthèse de refroidissement et de levage de la boisson alcoolisée de pompe à engrenages et de pétrole de contrôles du circuit hydraulique entier par la valve manuelle de direction et le robinet à tournant sphérique. |
| Pression d'utilisation de système |
12Mpa |
| Moteur de fan |
GM5-12-1FE13-S-20 |
| Cylindre d'huile d'extension de douille |
3TG110×250 |
| Pompe à engrenages duplex |
1PF2G2-4X/016+014RR20MRL |
| Radiateur |
B5024 |
| Levage du moteur |
J2K-305 |
| Système électrique |
| Tension de système |
24V |
| Batterie d'accumulateurs |
commencer 24V électrique |
| Système d'entraînement |
| Le type fermé hydraulique entraînement de circuit ajuste la vitesse par la pompe à plongeur hydraulique avec volumétrique bidirectionnel, réduit la vitesse par l'engrenage planétaire et les commandes tirant des roues pour tourner dans des directions positives et négatives par la commande terminale de la première vitesse de niveau. |
| Mode de refroidissement : refroidissement obligatoire |
| Pompe principale |
| Modèle |
pompe à plongeur bidirectionnelle en pente de came (Rexroth allemand) |
| Type |
A4VG250EP4DT1/32R-NSF02F021 |
| Moteur hydraulique |
| Modèle |
moteur conique volumétrique bidirectionnel de plongeur d'incliné-axe (Rexroth allemand) |
| Type |
A2FE180/61W-VZL106 |
| Ralentisseur |
| Modèle |
réduction d'engrenage planétaire de deux-catégorie (Rexroth allemand a fait par l'usine unique d'investissement de Pékin) |
| Type |
310 L2 |
| Pression de réponse de frein |
2.5Mpa |
| Rapport de réduction |
21,8 |
